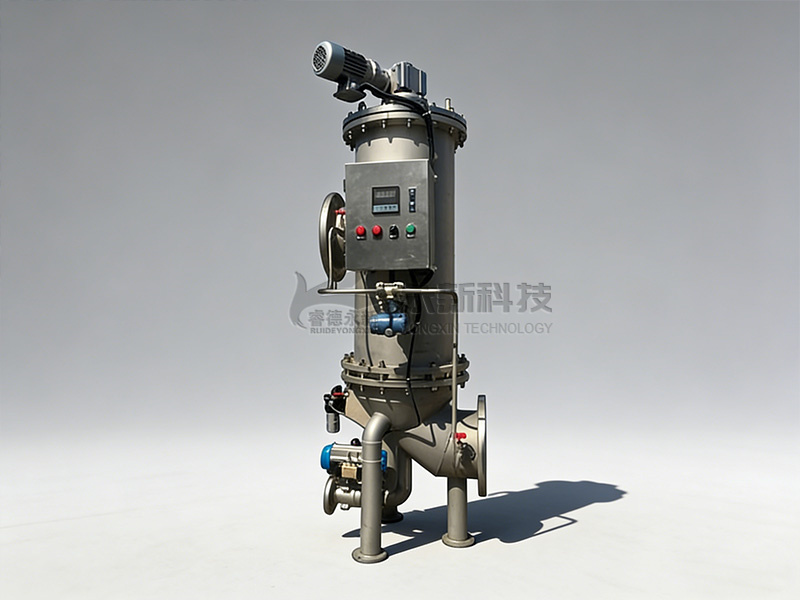

多芯式自動反沖洗過濾器
產品介紹:
歡迎來電咨詢:
0373-7722918
簡要介紹
YXFC多芯式自動反沖洗過濾器具有對原水進行過濾并自動對濾芯進行清洗排污的功能,且清洗排污時系統不間斷供水。該設備與以往的過濾器相比具有自動化程度高,處理量大,可自行清洗排污,并不間斷供水,應用面廣泛等特點點。
工作原理
過濾:
液體從設備進口流入,經濾芯內部流向外部,雜質顆粒被攔截在光滑的濾芯內表面;隨著雜質的積聚,濾芯內、外側之間壓差增大,當達到預設的壓差時,壓差開關給信號,啟動反沖洗程序;或者當連續運行時間達到內置記時器設定時間,控制器給出指令,啟動反沖洗。
自動反沖洗:
當達到設定壓差或時間,反沖洗信號發出后,氣動排污閥打開;過濾器減速電機旋轉,通過中置的傳動軸帶動反沖洗轉臂旋轉。當轉至其中一個濾芯底部時,濾芯內部即和排污管連通,這樣該濾芯進液口被切斷,內部通向低壓排污區,由此在該濾芯的外部(即清液側)與內部(即濁液側)建立起了反沖洗壓差,清液即從該濾芯外部沖向內部,把附著在濾芯內表面的雜質沖至排污管,反沖洗時間一般為1.5秒;隨著轉臂的旋轉依次對每個濾芯反沖,其旋轉一周回到初始位置,則完成一個沖洗周期。經過一個或多個沖洗周期,過濾器進、出口壓差降至初始壓差后,過濾器轉為正常過濾狀態。
技術特點及優勢
自動連續在線過濾,反沖洗時流量不間斷,減少停車與維護成本大面積過濾,低表面流速,反沖頻率低,節約反沖水,節約成本。
采用V型濾元,過濾縫隙精準,高強度結構,使用壽命長。
脈沖反沖,對準濾元后再打開排污閥反沖,反沖洗強度高、效果好、耗時短、節約用水。
典型應用范圍及領域
適用行業:水處理行業、鋼鐵、造紙、采礦、石油化工、精密金屬制造、市政設施等適用液體類型:地下水、海水、湖水、水庫水、循環冷卻水、冷凍水、噴淋水、熱交換水、密封水、軸承冷卻水、油井注水、工藝循環水、機加工冷卻劑、清洗水等
廣泛應用于電力油井、天然氣井、水井、化工、礦山、造紙、環保、冶金、食品、防砂、裝飾等行業水處理方面的粗濾和精濾工程。
| 過濾器型號 | YXFC系列 |
| 適用介質 | 水及低粘度液體(粘度≤40cps,雜質含量≤300ppm) |
| 最低工作壓差 | 大于0.15MPa(出口與反沖洗管路間) |
| 流量范圍 | 30-12000m3/h |
| 過濾精度 | 20-500μm |
| 最高設計溫度 | 0-100℃ |
| 進出口尺寸 | 2"-30" |
| 連接法蘭標準 | HG/T20592-2009、HG/T20615-2009 |
| 標準設計壓力 | 0.6MPa、1.0MPa、1.6MPa、2.5MPa、4.0MPa |
| 清洗壓差 | 0.05MPa |
| 清洗方式 | 時間、手動、壓差三種模式 |
| 電機減速機 | 三相 380V,防護等級IP55 |
| 濾元類型 | 楔形絲濾網 |
| 濾元材質 | 316L |
| 殼體接液材質 | 304/316/C.S |
| 排污閥類型 | 氣動球閥/蝶閥,防護等級IP65 |
| 殼體密封材質 | 硅橡膠、三元乙丙橡膠、氟橡膠、聚四氟乙烯、包氟橡膠 |
| 公用供給要求 | 0.4-0.6MPa潔凈干燥壓縮空氣、380V AC、24V DC |
